Наши светильники на буровых установках Schlumberger в ОАЭ.
Наши светильники на буровых установках Schlumberger в ОАЭ.
В 2024 году нашей компанией был реализован проект по освещению технологических уровнемеров буровых установок для компании Schlumberger — мирового лидера нефтесервисной отрасли.
К нам обратился сотрудник заказчика с описанием ключевых факторов, которые нужно учесть при проектировании:
Стандартное решение включало бы проектирование сложной стационарной системы освещения с прокладкой кабелей по резервуарам. Однако в процессе глубокого анализа ТЗ и обдумывания всех факторов выше инженеры нашей компании разработали и произвели специальную модификацию полностью автономного персонального взрывозащищенного аварийного светильника «Нейтрон-Д-Ex»:
-Каждая смена операторов получает собственный заряженный светильник с АКБ перед выходом на объект. Работа светильника рассчитана на 8 часов (+10%) непрерывной автономной работы от АКБ — время рабочей смены.
-Корпус светильника оснастили надежной ручкой. Оператор может комфортно и быстро переносить, устанавливать или снимать устройство.
-В качестве крепления было предложено специальное магнитное крепление корпуса светильника. Мощные неодимовые магниты позволяют мгновенно монтировать светильник на корпус уровнемера. Не требуется никаких сварочных или иных видов работ. Сила сцепления надежно удерживает прибор даже при сильных технологических вибрациях и при любых погодных условиях.
-Регулируемая система позиционирования в трех проекциях (3D) позволяет идеально выставить угол наклона прожектора, корректно направив световой поток.
-Светильник выполнен во взрывозащищенном исполнении со степенью герметичности IP67. Корпус аккумуляторной батареи (АКБ) и компоненты питания полностью изолированы от влаги и мелкодисперсной пыли песчаных бурь, что гарантирует стабильную работу электроники в экстремальном климате. Для удобства переноски и безопасной эксплуатации на буровой установке клеммная коробка оснащена специальным S-образным крюком, который обеспечивает надежную механическую страховку узла и снимает нагрузку с соединительного кабеля.
-Быстроразъемный взрывозащищенный коннектор «папа-мама» во время смены обеспечивает 100%-ю герметичность контактов, а после дежурства позволяет оператору мгновенно отсоединить прибор и забрать его на базу. Полный цикл восстановления емкости аккумулятора через этот разъем занимает всего 6 часов, светильник гарантированно готов к работе перед началом каждой новой смены.

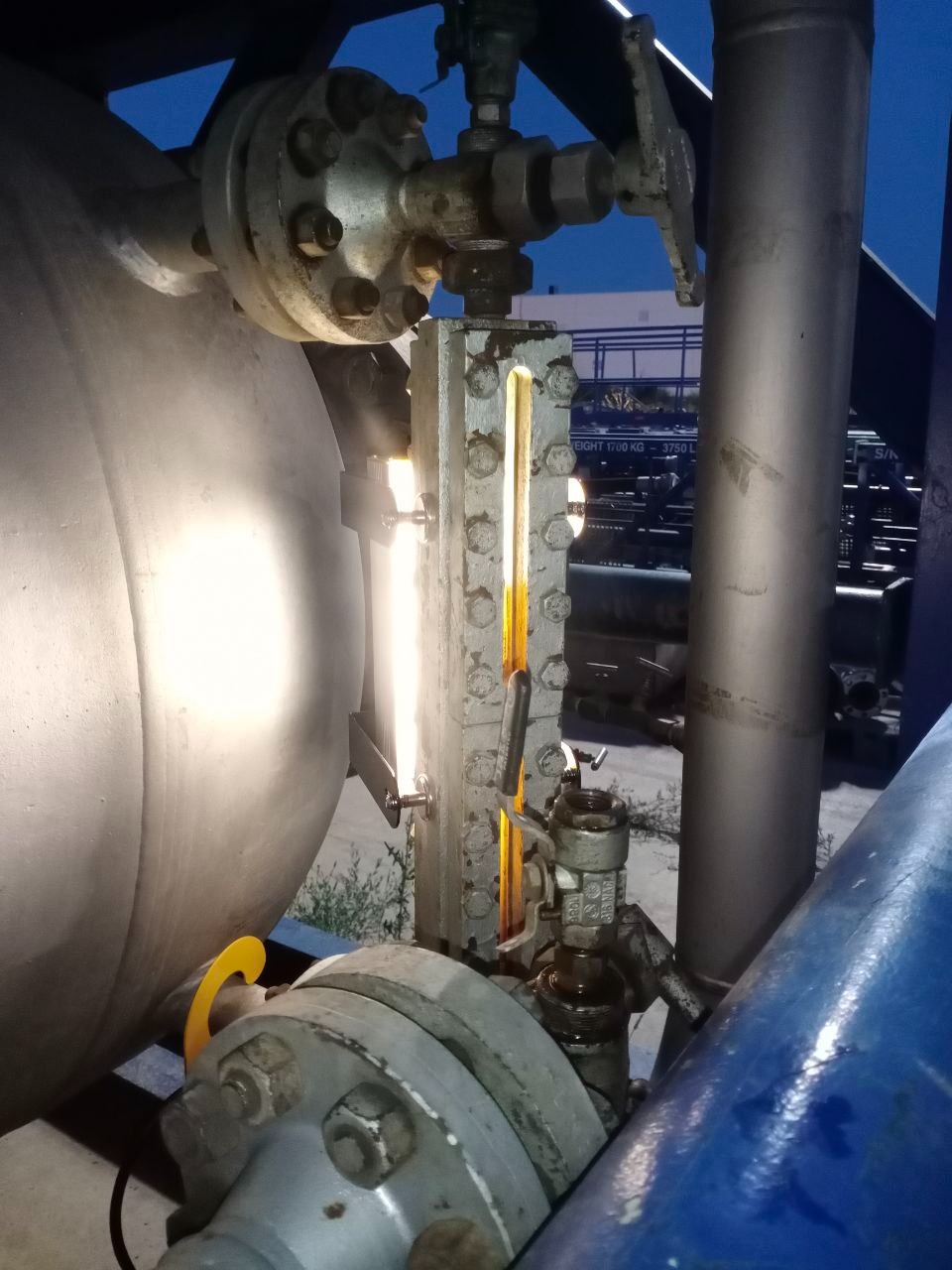

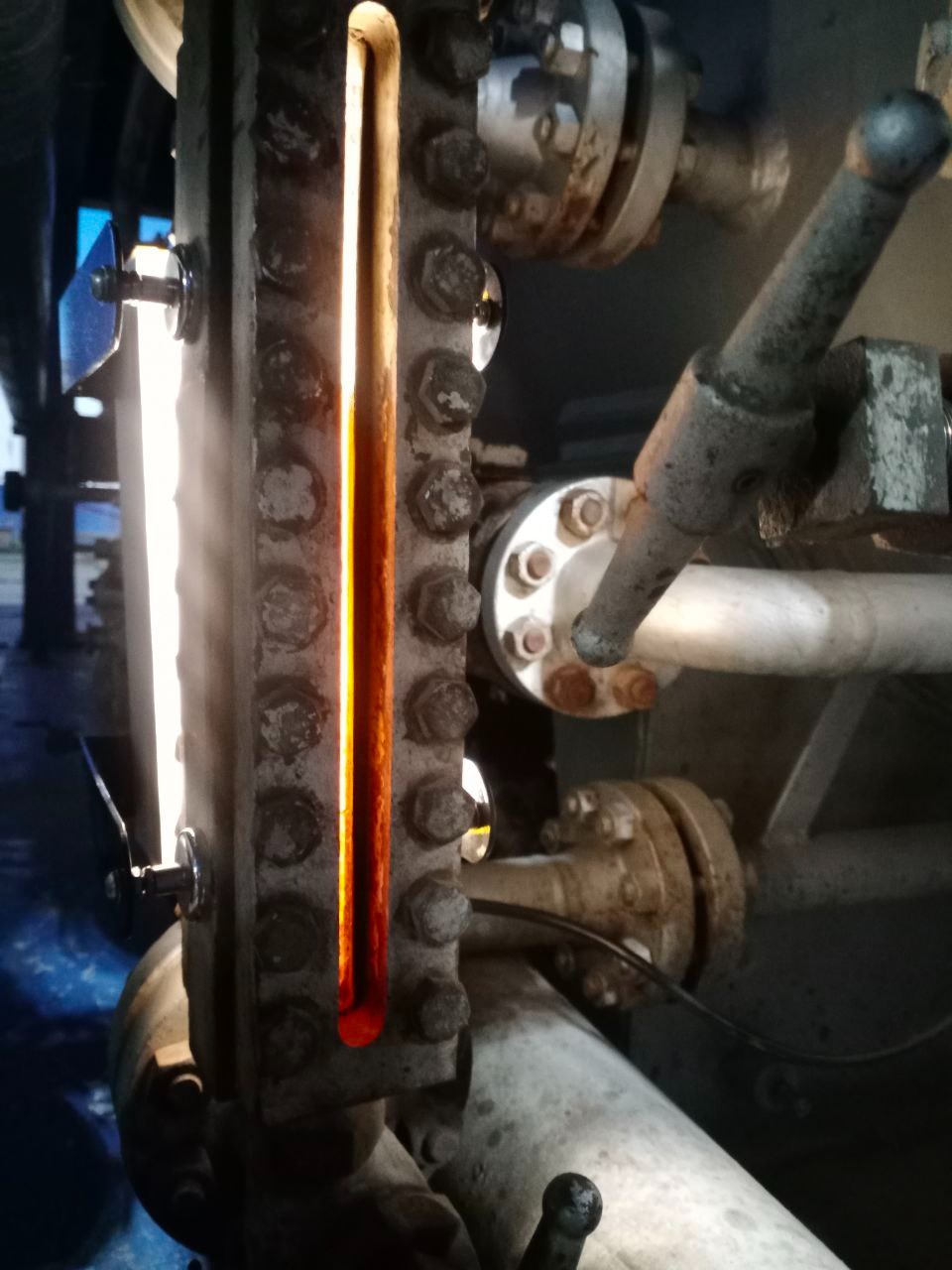

Спустя более двух лет эксплуатации наши светильники продолжают работать в штатном режиме на буровых платформах в ОАЭ, что доказывает качество нашей сборки. Мы готовы к реализации сложных инженерных проектов благодаря своей экспертности, возможностям собственной производственной базы, полному пакету необходимых разрешительных документов, а также наличию сертификатов взрывозащиты.
В 2024 году нашей компанией был реализован проект по освещению технологических уровнемеров буровых установок для компании Schlumberger — мирового лидера нефтесервисной отрасли.
К нам обратился сотрудник заказчика с описанием ключевых факторов, которые нужно учесть при проектировании:
- Требовалось непрерывно контролировать уровень бурового раствора в резервуарах, т.е. четко отслеживать показания уровнемеров.

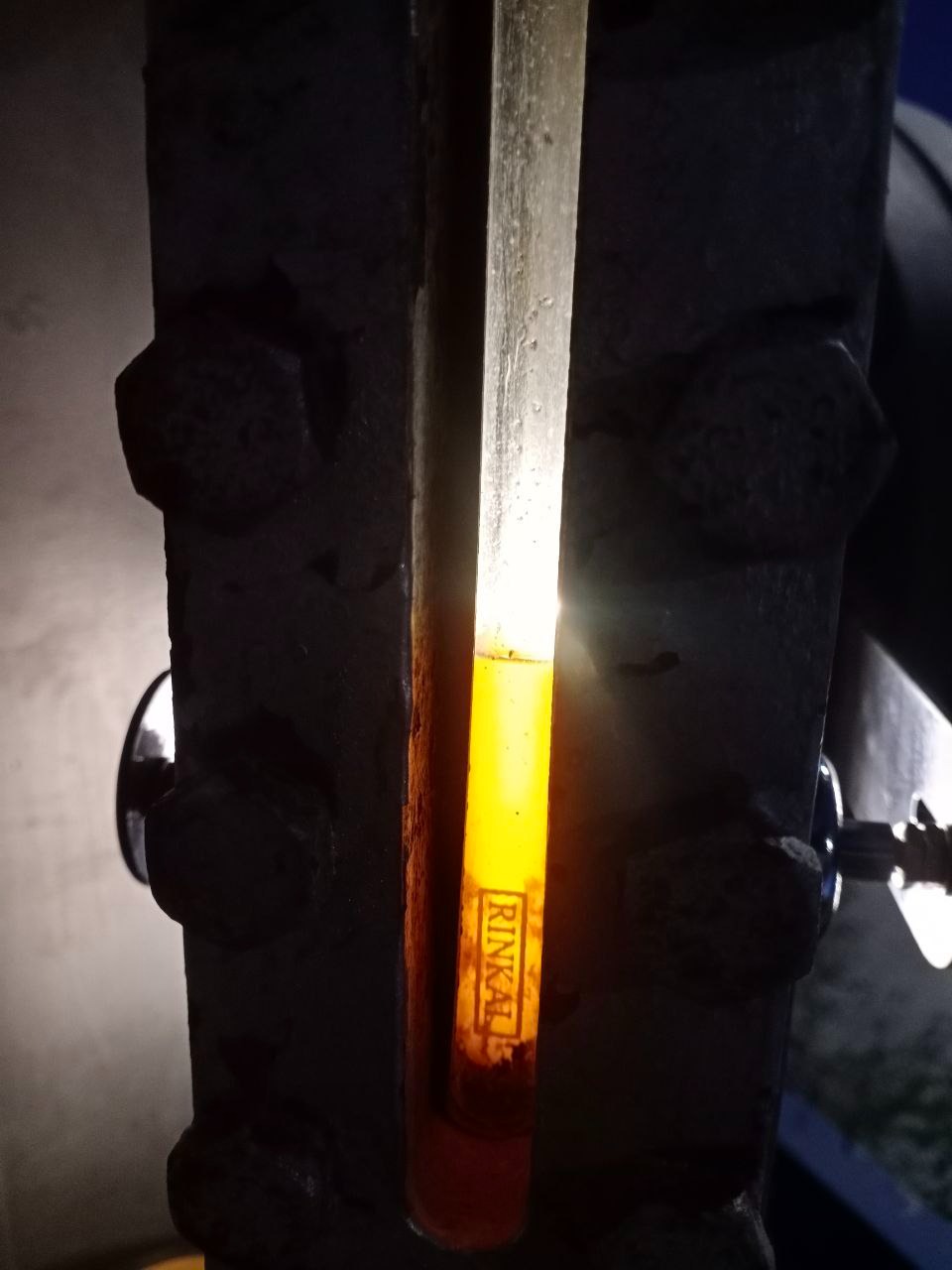

- Из-за дневного зноя (под +50 °C) основные обходы переносятся на ночь, когда температура в пустыне может резко падать практически до 0 °C. В условиях полной темноты прожекторы на высоких мачтах не позволяют разглядеть мелкую шкалу прибора, а попытки подсветить уровнемер обычным прожектором приводят к засветке и бликам — цифры четко не видны. Оборудование должно работать в условиях большого перепада температур и давать мягкий, направленный свет без бликов.
- Прожектор должен крепиться без применения сварки или сверления, так как любые сварочные и механические работы на заполненных технологических резервуарах буровой строго запрещены. Требовалось такое крепление, чтобы у персонала во время обхода оставались свободные руки для фиксации данных в журнале.
- Светильник должен работать и гарантировать возможность снятия показаний даже при скачках напряжения или полном обесточивании платформы.

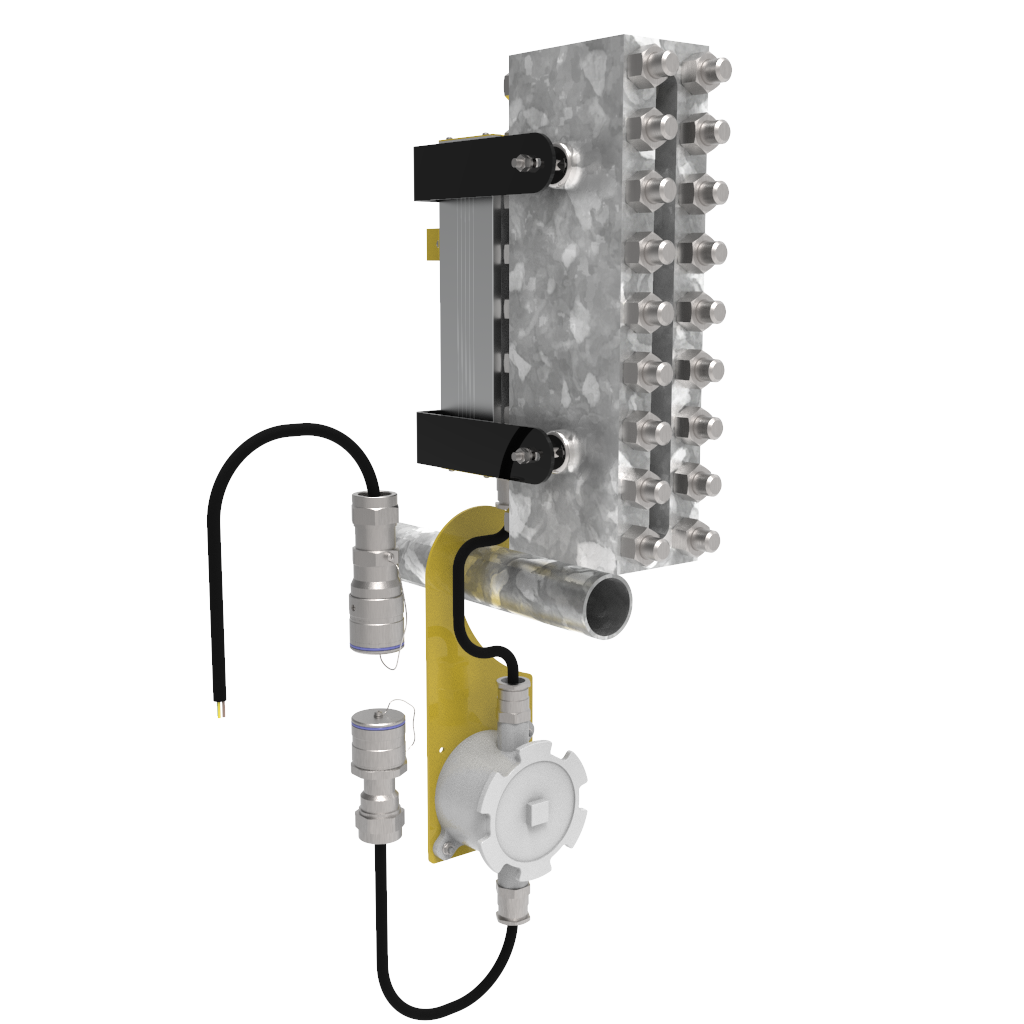

Стандартное решение включало бы проектирование сложной стационарной системы освещения с прокладкой кабелей по резервуарам. Однако в процессе глубокого анализа ТЗ и обдумывания всех факторов выше инженеры нашей компании разработали и произвели специальную модификацию полностью автономного персонального взрывозащищенного аварийного светильника «Нейтрон-Д-Ex»:
-Каждая смена операторов получает собственный заряженный светильник с АКБ перед выходом на объект. Работа светильника рассчитана на 8 часов (+10%) непрерывной автономной работы от АКБ — время рабочей смены.
-Корпус светильника оснастили надежной ручкой. Оператор может комфортно и быстро переносить, устанавливать или снимать устройство.

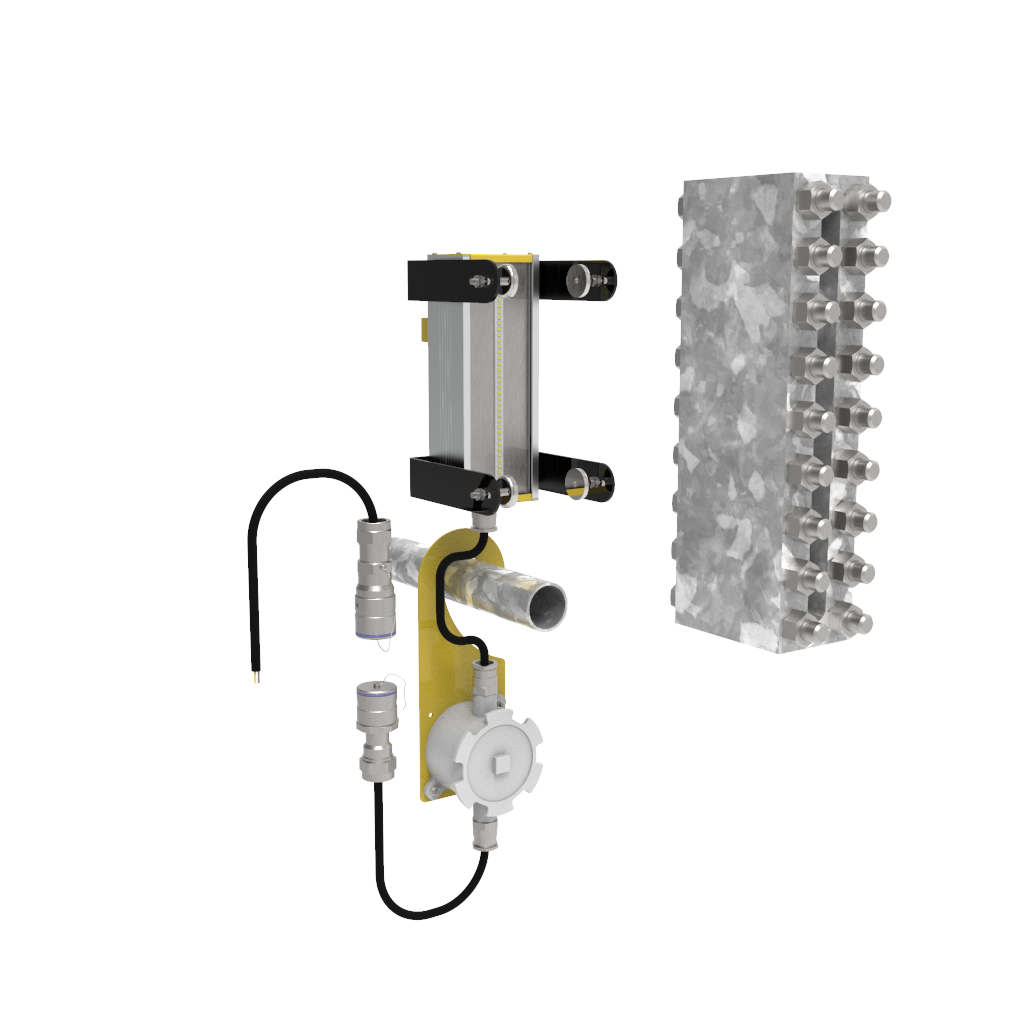

-В качестве крепления было предложено специальное магнитное крепление корпуса светильника. Мощные неодимовые магниты позволяют мгновенно монтировать светильник на корпус уровнемера. Не требуется никаких сварочных или иных видов работ. Сила сцепления надежно удерживает прибор даже при сильных технологических вибрациях и при любых погодных условиях.
-Регулируемая система позиционирования в трех проекциях (3D) позволяет идеально выставить угол наклона прожектора, корректно направив световой поток.
-Светильник выполнен во взрывозащищенном исполнении со степенью герметичности IP67. Корпус аккумуляторной батареи (АКБ) и компоненты питания полностью изолированы от влаги и мелкодисперсной пыли песчаных бурь, что гарантирует стабильную работу электроники в экстремальном климате. Для удобства переноски и безопасной эксплуатации на буровой установке клеммная коробка оснащена специальным S-образным крюком, который обеспечивает надежную механическую страховку узла и снимает нагрузку с соединительного кабеля.
-Быстроразъемный взрывозащищенный коннектор «папа-мама» во время смены обеспечивает 100%-ю герметичность контактов, а после дежурства позволяет оператору мгновенно отсоединить прибор и забрать его на базу. Полный цикл восстановления емкости аккумулятора через этот разъем занимает всего 6 часов, светильник гарантированно готов к работе перед началом каждой новой смены.
Спустя более двух лет эксплуатации наши светильники продолжают работать в штатном режиме на буровых платформах в ОАЭ, что доказывает качество нашей сборки. Мы готовы к реализации сложных инженерных проектов благодаря своей экспертности, возможностям собственной производственной базы, полному пакету необходимых разрешительных документов, а также наличию сертификатов взрывозащиты.
Фото и видеоматериалы представлены в разделе портфолио: https://ifled.ru/portfolio
